Czy tester chropowatości powierzchni może zmierzyć chropowatość powierzchni o mikrostrukturze?
W dziedzinie inżynierii materiałowej, inżynierii i produkcji chropowatość powierzchni jest kluczowym parametrem, który może znacząco wpłynąć na wydajność i funkcjonalność komponentu. Wraz z postępem technologii powierzchnie mikrostrukturalne stają się coraz bardziej powszechne w różnych zastosowaniach, takich jak mikroelektronika, systemy mikroelektromechaniczne (MEMS) i optyka o wysokiej precyzji. Jako dostawca testerów chropowatości powierzchni często spotykam się z pytaniem: czy tester chropowatości powierzchni może mierzyć chropowatość powierzchni o mikrostrukturze?
Aby odpowiedzieć na to pytanie, musimy najpierw zrozumieć, czym jest chropowatość powierzchni i jak działają testery chropowatości powierzchni. Chropowatość powierzchni odnosi się do nierówności na powierzchni, które można scharakteryzować takimi parametrami jak Ra (średnie arytmetyczne odchylenie profilu), Rz (średnia maksymalna wysokość profilu) i inne. Testery chropowatości powierzchni zazwyczaj działają w oparciu o dwie główne zasady: metodę kontaktową i bezkontaktową.
Testery chropowatości powierzchni typu kontaktowego wykorzystują rysik przeciągany po powierzchni. Gdy rysik się porusza, wykrywa pionowe przemieszczenia spowodowane nieregularnościami powierzchni. Dane zebrane przez rysik są następnie przetwarzane w celu obliczenia parametrów chropowatości. Na przykład naszPrecyzyjny, ręczny cyfrowy tester chropowatości powierzchnito urządzenie typu kontaktowego, które umożliwia bardzo precyzyjne pomiary szerokiego zakresu powierzchni.

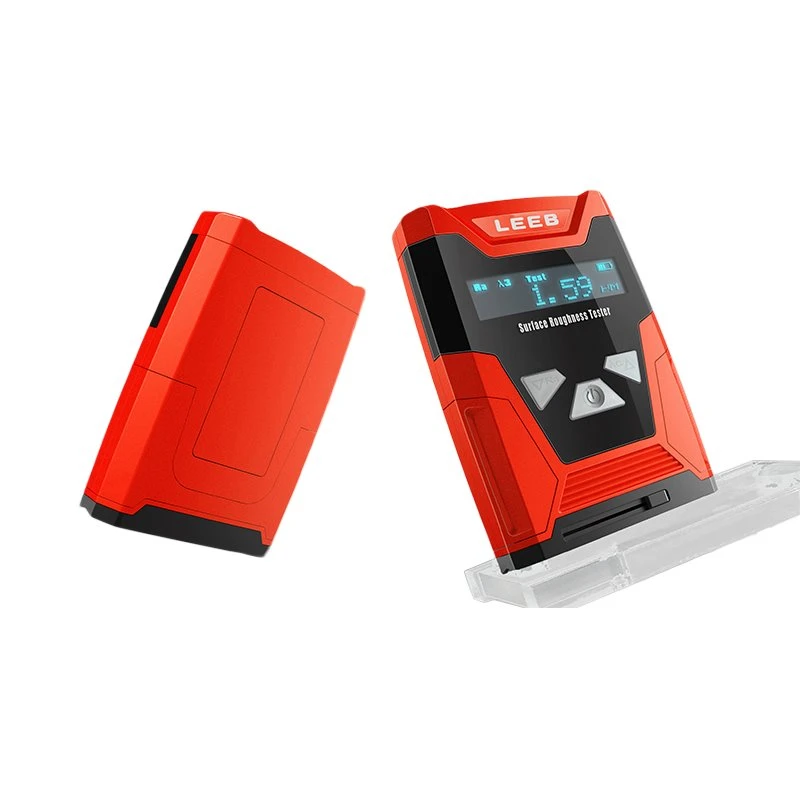

Z kolei bezkontaktowe testery chropowatości powierzchni wykorzystują takie techniki jak interferometria optyczna, mikroskopia konfokalna czy skaning laserowy. Metody te opierają się na interakcji światła z powierzchnią w celu pomiaru topografii powierzchni. NaszBadanie chropowatości powierzchni NDTsystem jest przykładem rozwiązania bezkontaktowego, które zapewnia szybkie i dokładne pomiary bez fizycznego dotykania powierzchni.
Rozważmy teraz powierzchnie o mikrostrukturze. Powierzchnie mikrostrukturalne charakteryzują się cechami o wymiarach typowo w zakresie mikrometrów lub submikrometrów. Powierzchnie te mogą mieć złożoną geometrię, taką jak mikrosłupki, mikrokanały lub mikrowzory. Pomiar chropowatości powierzchni o mikrostrukturze wiąże się z kilkoma wyzwaniami.
Jednym z głównych wyzwań jest skala funkcji. Testery z rysikiem kontaktowym mogą nie nadawać się do powierzchni o mikrostrukturze, ponieważ rozmiar końcówki rysika jest zwykle większy niż rozmiar mikro. Kiedy rysik jest przeciągany po powierzchni, może nie być w stanie dokładnie podążać za konturami mikrostruktur, co prowadzi do niedokładnych pomiarów. Na przykład, jeśli końcówka rysika ma promień kilku mikrometrów, a mikrosłupki na powierzchni mają średnicę mniejszą niż mikrometr, rysik nie będzie w stanie rozróżnić poszczególnych słupków, a zmierzone wartości chropowatości będą nieprawidłowe.
Metody bezkontaktowe mają jednak potencjał pokonania tego ograniczenia. Optyczne testery bezkontaktowe mogą charakteryzować się znacznie wyższą rozdzielczością przestrzenną w porównaniu do testerów kontaktowych z rysikiem. Na przykład mikroskopia konfokalna może osiągnąć rozdzielczość w zakresie submikrometrycznym, co pozwala na dokładny pomiar chropowatości powierzchni o mikrostrukturze. NaszTester chropowatości powierzchni Pomiar typu podziałusystem wykorzystuje zaawansowane techniki optyczne, aby zapewnić pomiary o wysokiej rozdzielczości, dzięki czemu nadaje się do powierzchni o mikrostrukturze.
Kolejnym wyzwaniem jest złożoność geometrii powierzchni. Powierzchnie mikrostrukturalne często mają niejednolitą geometrię, co może utrudniać zdefiniowanie i zmierzenie chropowatości. Tradycyjne parametry chropowatości, takie jak Ra i Rz, opierają się na założeniu stosunkowo prostej i jednolitej powierzchni. W przypadku powierzchni o mikrostrukturze parametry te mogą nie w pełni odzwierciedlać charakterystykę powierzchni. Dlatego należy opracować nowe metody i parametry, aby dokładnie opisać chropowatość powierzchni mikrostrukturalnych.
Pomimo tych wyzwań, przy właściwym doborze miernika chropowatości powierzchni i technik pomiarowych, możliwy jest pomiar chropowatości powierzchni mikrostrukturalnych. Przykładowo, stosując bezdotykowy tester optyczny o wysokiej rozdzielczości i zaawansowanych algorytmach przetwarzania danych, możemy uzyskać dokładne i szczegółowe informacje o topografii powierzchni mikrostrukturalnych.
Oprócz wyzwań technicznych, przy pomiarze powierzchni mikrostrukturalnych istnieją również względy praktyczne. Na przykład należy dokładnie kontrolować środowisko pomiarowe, aby zminimalizować wpływ wibracji, temperatury i wilgotności. Czynniki te mogą mieć wpływ na dokładność pomiaru, szczególnie w przypadku bardzo precyzyjnych pomiarów powierzchni o mikrostrukturze.
Jako dostawca testerów chropowatości powierzchni rozumiemy znaczenie dostarczania rozwiązań, które mogą zaspokoić różnorodne potrzeby naszych klientów. Oferujemy szeroką gamę testerów chropowatości powierzchni, zarówno kontaktowych, jak i bezkontaktowych, aby sprostać różnym wymaganiom pomiarowym. Niezależnie od tego, czy masz do czynienia z powierzchniami tradycyjnymi, czy powierzchniami o mikrostrukturze, mamy odpowiednie narzędzie do tego zadania.
Jeśli są Państwo zainteresowani pomiarem chropowatości powierzchni mikrostrukturalnych lub innych powierzchni, zachęcamy do kontaktu w celu uzyskania dalszych informacji. Nasz zespół ekspertów służy Państwu szczegółowym doradztwem w zakresie doboru odpowiedniego miernika chropowatości powierzchni oraz technik pomiarowych. Dokładamy wszelkich starań, aby pomóc Ci w osiągnięciu dokładnych i niezawodnych pomiarów chropowatości powierzchni.
Referencje
- Bhushan, B. (2001). Wprowadzenie do trybologii. Wiley – Internauka.
- ISO 4287:1997 Geometryczne specyfikacje produktu (GPS) – Tekstura powierzchni: Metoda profilowania – Terminy, definicje i parametry tekstury powierzchni.
- Whitehouse, DJ (1994). Podręcznik metrologii powierzchni . wydawnictwo IOP.
